Кольца ОНК Гидрокорд™
В ассортименте — опорно-направляющие кольца Гидрокорд™ двух типов:
— Спейсеры из полиэтилена (кольца предохранительные, изолирующие, диэлектрические) ГИДРОКОРД™ ТУ 22.29.29-004-39926564-2020

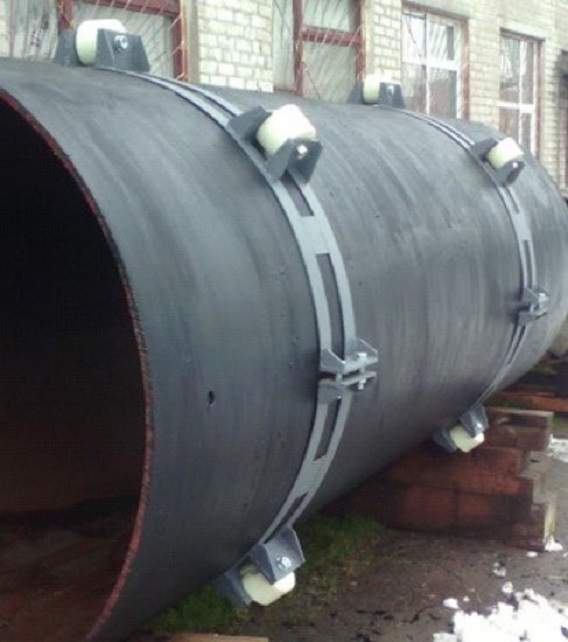

— Стальные кольца с диэлектрическими накладками (с роликовыми или скользящими опорами) ГИДРОКОРД™ ТУ 25.99.29-006-39926564-2023
Опорно-направляющие кольца ОНК предназначены для строительства переходов трубопроводов под автомобильными и железными дорогами в футлярах. А также для центровки труб при прохождении в отверстиях через ограждающие конструкции совместно с модульными уплотнителями, создавая опору трубы внутри проходки, обеспечивая правильность монтажа и эксплуатации уплотнителей и распределение нагрузки от массы трубы на несущие конструкции.
Производятся для труб диаметром от 32мм до 2420мм с высотой опоры ОНК до 130мм. Диапазон температур эксплуатации (температура перекачиваемого продукта по трубопроводу) — от -50°С до +60°С. Также возможно изготовление конструкций с фиксированием кабелей связи.
Чтобы купить опорно-направляющие кольца (предохранительные, изолирующие, диэлектрические) для труб, свяжитесь с нами любым удобным способом для получения коммерческого предложения.
Применение
Количество изделий, устанавливаемых на участке (ориентировочное количество — точное количество определяется при разработке проектной документации в зависимости от типа трубопровода и нагрузок на него) рассчитывается по формуле:
N=(L/K)+3 (шт),
где L- длина участка (м), К — расстояние между кольцами (м) — выбирается в пределах 0,6-1,5 (м) для металлических трубопроводов, 1,5-2 (м) для неметаллических трубопроводов (зависит от диаметров и массы трубопровода).
Калькулятор для автоматического расчета шага и количества спейсеров ГИДРОКОРД™ предоставляется техническим отделом по запросу.
ВЫСОКАЯ СТЕПЕНЬ УПЛОТНЕНИЯ
Уплотнители кольцевых пространств создают высокую степень уплотнения (до 5 бар.) между трубой и отверстием, что позволяет надежно герметизировать проходки труб.
НАДЕЖНОСТЬ
Кольцевые уплотнители изготавливаются из высококачественных материалов (такие как, нержавеющая сталь S304, ЭПДМ каучук), что обеспечивает высокую степень долговечности.
ИНСТРУМЕНТАЛЬНЫЙ КОНТРОЛЬ КАЧЕСТВА
Кольцевые уплотнители монтируются при помощи динамоментрического ключа, что обеспечивает инструментальный контроль качества и достижение необходимого уплотнения в Нм.
ПРОСТОТА МОНТАЖА
Кольцевые уплотнители легко и быстро монтируются в конструкции, Сезонность не имеет значения, можно монтировать даже в мороз.
